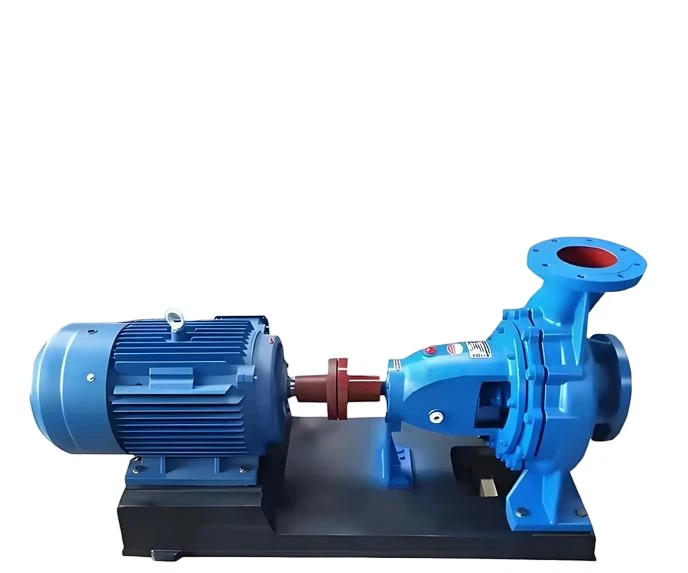

Pompa Hisap Ujung Besi Cor Untuk HVAC, Pengolahan Air Industri

Pompa Hisap Ujung Besi Cor untuk HVAC, Pengolahan Air Industri Parameter kinerja utama pompa sentrifugal adalah diameter impeller, laju aliran, daya dan efisiensi. Hubungan antara parameter-parameter ini dapat ditentukan melalui eksperimen. Departemen produksi pompa sentrifugal merepresentasikan parameter kinerja dasar produknya menggunakan kurva, yang disebut kurva karakteristik pompa sentrifugal. Kurva-kurva ini disediakan sebagai referensi bagi departemen pengguna ketika memilih pompa dan mengoperasikannya.

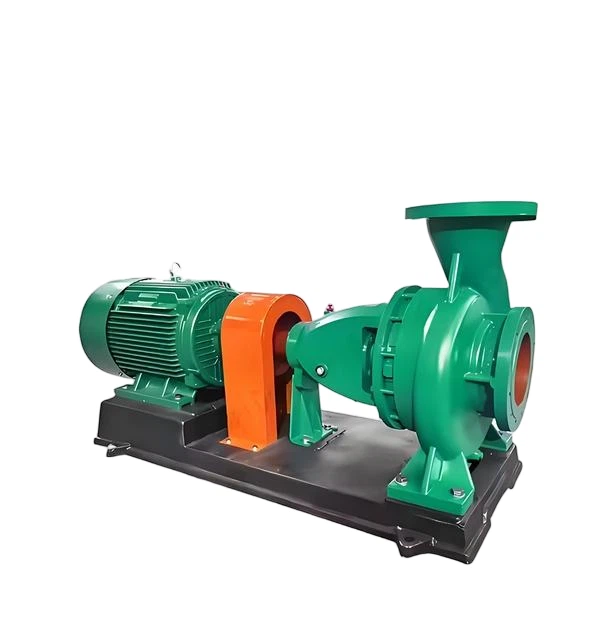

Pompa Hisap Ujung Besi Cor untuk HVAC, Pengolahan Air Industri

Kurva karakteristik diukur pada kecepatan rotasi tetap dan hanya berlaku untuk kecepatan tersebut. Oleh karena itu, nilai kecepatan rotasi n ditunjukkan pada grafik kurva karakteristik. Grafik menunjukkan kurva karakteristik pompa sentrifugal hisap horizontal seri Grundfos NK pada n=1450 r/min. Tiga kurva diplot pada grafik:

Pompa Hisap Ujung Besi Cor untuk HVAC, Pengolahan Air Industri

Kurva H-Q
Kurva H-Q mewakili hubungan antara laju aliran pompa Q dan head tekanan H. Untuk pompa sentrifugal, head tekanan menurun seiring dengan peningkatan laju aliran dalam rentang tertentu. Bentuk kurva H-Q untuk berbagai jenis pompa sentrifugal berbeda-beda. Beberapa kurva relatif datar dan cocok untuk situasi di mana tekanan tinggi berubah sedikit tetapi laju aliran berubah secara signifikan; yang lain lebih curam dan cocok untuk situasi di mana tekanan tinggi berubah secara luas namun laju aliran tidak dapat berubah terlalu banyak.
2. Kurva N-Q
Kurva N-Q mewakili hubungan antara laju aliran pompa Q dan daya poros N. Nilai N meningkat seiring dengan meningkatnya nilai Q. Jelasnya, ketika Q adalah 0, daya yang dikonsumsi oleh poros pompa adalah minimum. Oleh karena itu, saat menstarter pompa sentrifugal, untuk mengurangi daya start, katup keluar harus ditutup.
3. η-Kurva Q
Kurva η-Q mewakili hubungan antara laju aliran pompa Q dan efisiensi η. Awalnya, η meningkat seiring bertambahnya Q, mencapai nilai maksimumnya, dan kemudian menurun seiring bertambahnya Q. Nilai maksimum kurva ini sesuai dengan titik efisiensi tertinggi. Pompa beroperasi pada titik ini dengan head dan laju aliran yang sesuai, mencapai efisiensi tertinggi. Oleh karena itu, titik ini merupakan titik perancangan pompa sentrifugal. Saat memilih pompa, selalu diinginkan agar pompa beroperasi pada efisiensi tertinggi, karena pengoperasian ini paling ekonomis dan masuk akal. Namun kenyataannya, pompa seringkali tidak dapat beroperasi tepat pada kondisi tersebut. Oleh karena itu, rentang kerja biasanya ditentukan, yang dikenal sebagai zona efisiensi tinggi pompa. Efisiensi pada zona efisiensi tinggi tidak boleh kurang dari 92% efisiensi tertinggi. Laju aliran, head, dan daya yang ditunjukkan pada pelat nama pompa semuanya berada pada efisiensi tertinggi. Katalog dan instruksi produk pompa sentrifugal sering kali juga menunjukkan kisaran laju aliran, head, dan daya di zona efisiensi tertinggi. 0
2. Pengaruh kecepatan putaran pompa sentrifugal terhadap kurva karakteristik
Kurva karakteristik pompa sentrifugal ditentukan pada kecepatan putaran tertentu. Ketika kecepatan putaran berubah dari n1 ke n2, perkiraan hubungan antara laju aliran, head dan daya disebut hukum proporsionalitas. Jika perubahan kecepatan putaran kurang dari 20%, maka efisiensi dianggap tidak berubah, dan rumus di atas dapat digunakan untuk perhitungan.
3. Pengaruh diameter impeler terhadap kurva karakteristik

Jika diameter impeler tidak banyak berubah dan kecepatan putarannya tetap, perkiraan hubungan antara diameter impeler, laju aliran, head, dan daya disebut hukum pemotongan.
Kesimpulannya, kurva karakteristik pompa sentrifugal (kurva H-Q, N-Q, η-Q) adalah alat inti untuk memahami dan memilih pompa. Mereka tidak hanya mengungkapkan hubungan intrinsik antara laju aliran, head, daya, dan efisiensi, tetapi juga memberi kita landasan teoritis untuk menyesuaikan kinerja pompa melalui "hukum proporsi" dan "hukum pemotongan". Menguasai kurva karakteristik berarti mampu memilih jenis pompa yang paling sesuai untuk sistem, menentukan rentang kerja yang efisien, sehingga mencapai pengoperasian yang aman, ekonomis, dan efisien.
